感應電機無傳感器矢量控制探究

文章來源：河南求同電氣科技有限公司

摘要：感應電機矢量控制的難點在于電機轉速及同步電角度的計算。研究了感應電機矢量控制系統工作原理。通過基于軟鎖相環方法解算電機轉速、角度。通過感應電機磁鏈模型解算轉差轉速。利用電磁感應原理使用定子電流和電機參數實現了轉差轉速計算，克服了轉子電流不可測的缺點。模型矢量控制用電角度采用電機轉速與轉差轉速分別積分再求和的方法求得。建立仿真模型，取合適的控制參數對控制環路進行仿真分析。搭建實驗環境測試矢量控制效果，試驗結果表明此通過河南求同電氣科技有限公司（http://www.2818889.cn）研發的微電網實驗平臺風力發電實驗系統進行實驗測試，結果表明此感應電機無傳感器矢量控制系統快速、穩定。

關鍵詞：軟鎖相環；轉差轉速；矢量控制；河南求同電氣；風力發電實驗系統

0 引言

感應電機(Induction motor)具有結構簡單、堅固耐用、工作穩定等優點，得到廣泛應用。但在數控車床加工、風電變槳控制、航空航天等對控制精度要求高的應用領域，傳統變頻控制的感應電機應用受到極大限制。而一般感應電機矢量控制的難點在于電機轉速及同步電角度的計算。感應電機矢量控制的伺服控制系統一般包含位置、轉速、電流環的多閉環系統。轉速和同步電角度的準確計算影響著感應電機矢量控制效果。提高感應電機控制性能成為研究熱點。

相關研究文獻，要么算法過于復雜不利于嵌入式控制系統實際應用；要么系統不夠穩定，魯棒性較差。

本文研究了一種感應電機軟鎖相環矢量控制系統。依據坐標變換，在兩相靜止坐標系下建立感應數學模型，獲得包含電機電角度、轉速參數信息。借助角度觀測器理論，設計了軟鎖相環并確定了其關鍵參數。利用電機磁鏈方程獲得轉差轉速，并最終獲得感應電機同步電角度及轉速信息。

1 感應電機矢量控制系統研究

感應電機磁場定向矢量控制由轉速外環和轉矩(電流)內環構成，其核心是在轉子磁場旋轉坐標系中針對勵磁電流和轉矩電流分別控制。感應電機矢量控制系統原理圖如圖1所示，

圖1 感應電機矢量控制系統原理圖

坐標變換中使用的轉速外環角速度反饋值ω均由軟鎖相環角度、轉速估算單元獲得。電角度θ′由鎖相環及轉差估算所得角度兩部分構成。本文采用實現方案為：使用包含角度信息的軟鎖相環角度觀測器結合軟鎖相環估算方法進行鎖相得到電機實際轉速，再根據電機實時運行參數得到感應電機轉差轉速及轉差角度，獲取電機電角度、轉速信息，最終建模實現感應電機矢量控制。

感應電機矢量控制系統設計難點在于實際轉速及同步電角度計算，同步電角度可以分解成兩部分，一部分為電機實際轉速對應電角度，第二部分為轉差轉速對應的角度。因此感應電機實際轉速以及轉差轉速計算方法非常重要。

2 感應電機轉速及電角度計算

2.1基于軟鎖相環的轉速、角度計算

感應電機在控制精度較高的領域應用時，為了提高控制精度，一般采用旋轉變壓器、編碼器作為轉速、角度傳感器。旋轉變壓器輸出結果為包含電機轉速對應角度信息的正余弦信號。通常采用軟鎖相環來計算此角度信息。通過合理的鎖相環模型[5]搭建，可以一并獲得電機轉速信息。

軟鎖相環一般由鑒相器、環路濾波器、壓控振蕩器三部分組成，結構框圖如圖2所示。

圖2 基本軟鎖相環結構圖

結合角度觀測器的基本理論及三角函數變換公式

(1)

當θ1→θ時相位鎖定，有θ1=θ。應用到感應電機角度跟蹤上，得到改進后的軟鎖相環控制流程圖如圖3所示。

圖3軟鎖相環獲得電機角度、轉速流程

軟鎖相環閉環傳遞函數為

(2)

式中：s為微分算符。

通過合理的kp、ki參數的選取就能夠獲得軟鎖相環理想的動態響應及穩態效果。進而求解獲得感應電機轉速及此轉速對應角度信息。

2.2 轉差轉速計算

感應采用三相交流供電，具有多變量、強耦合、非線性的特點，控制復雜。感應電機轉子可等效成首尾閉合的線圈繞組，其電流不可測量，根據基爾霍夫電壓定律有，

(3)

式中：Rr為轉子電阻，Ir為轉子電流，Ψ為繞組磁鏈，且有，

(4)

式中：Lm為勵磁電感，Is為定子電流。將(4)代入(3)，有

(5)

這樣便獲得了磁鏈與定子電流關聯方程。為了簡化控制，在保證輸出磁鏈等效的前提下引入坐標變換思想，將感應電機簡化為直流電機進行控制。假設感應電機是線性的，忽略渦流和磁滯損耗，對于三相對稱，氣隙均勻的感應電機，將式(5)分解為旋轉坐標系dq，d為磁鏈方向，q為磁鏈垂直方向，有

(6)

磁鏈變化量即為轉差轉速ω△，由式(6)可知，

(7)

綜合式(7)可知，轉差轉速計算如下，

(8)

磁鏈變化量即為轉差轉速ω△，由式(8)可知轉差轉速可按照?qǐng)D4計算。

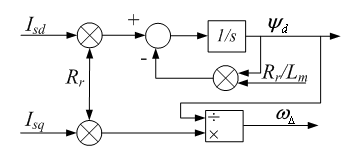

圖4 感應電機轉差轉速計算原理圖

2.3感應電機轉速及電角度計算

感應電機矢量控制系統中轉速環使用的反饋轉速為電機實際轉速，可以通過3.1部分的軟鎖相環計算獲得。

感應電機矢量控制系統中電角度分為兩部分，一部分為實際轉速計算所得角度，一部分為轉差轉速計算所得角度。結合3.1與3.2部分內容可知

(9)

Rr、Lm可以通過感應電機空載法和堵轉法測試計算獲得。

3 感應電機矢量控制仿真建模

按照?qǐng)D1所示的感應電機矢量控制系統原理圖，使用Matlab工具建立仿真模型，如圖5。

圖5 感應電機矢量控制仿真模型

圖中Va、Vb、Vc等量為驅動器經過控制器、坐標變換、IGBT等模塊后輸出的電壓控制量。

感應電機使用Matlab工具庫自帶模型，選擇4kW電機，參數Lm=172mH，Rs=1.4Ω，基于轉差角度計算所得角度與基于軟鎖相環計算所得電角度求和獲得最終電機電角度計算仿真模型如圖6所示。

圖6 感應電機電角度計算仿真模型

圖中θ為基于軟鎖相環解算而來電機實際轉速考慮到極對數時對應角度值，Rho為感應電機電角度。

4 感應電機矢量控制仿真分析

設計了一款伺服驅動器，模擬量采樣頻率為8kHz，電流采樣處理電路時間常數Tif=0.000073s電流環控制器PI調節器參數kp =5.36，ki =2857。鎖相環PI調節器參數kp =65200，ki =28。配合合適的轉速環參數[8]進行仿真分析。

4.1 矢量控制系統穩定性分析

仿真分析矢量控制環路開環傳遞函數的波特圖如圖7所示，

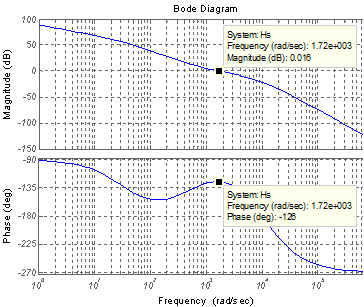

圖7 電流開環傳遞函數波特圖

根據乃奎斯特判據，結合圖7知系統在幅頻特性曲線0dB時，穩定相角裕度為54°，系統穩定。

4.2 轉速及電角度計算精度仿真結果

將位置傳感器計算所得的轉速、角度投入到圖1所示的矢量控制模型中，觀察鎖相環輸出穩定性及動態特性。選擇額定轉速為1800rpm(極對數3)的感應電機作為控制對象，設計合適的轉速及電流環控制器參數及負載扭矩，在給定轉速為0→1800rpm時，記錄傳感器計算所得轉速、角度信號及軟鎖相環估算轉速、角度信號曲線如圖8所示。

圖8 轉速及電角度軟鎖相環估算值與實際值

圖8中，基于軟鎖相環感應電機矢量控制系統，轉速、電角度在參與閉環控制時，系統穩定且動態特性很好。

5 實驗驗證及結論

實驗平臺采用河南求同電氣科技有限公司（http://www.2818889.cn/）的微電網之風力發電實驗系統，如圖9所示。

圖9 河南求同電氣風力發電實驗系統

該實驗系統系統采用7.5kW感應電機一臺，模擬風輪。5.5kW三相永磁電機一臺，模擬風力發電機，兩電機通過聯軸器連接，底部槽鋼底座固定。永磁同步電機及感應電機的控制器均為公司自研的伺服控制器。核心芯片為T(mén)I公司TMS320F28335的浮點DSP，整體程序開源，且采用MATLAB自動代碼生成。在此平臺上可以快捷，方便的將自研感應電機軟鎖相環雙閉環矢量控制算法集成到控制程序中，進行一鍵下載驗證。

感應電機額定轉速為1800rpm、極對數3，作為拖動對象。

監控后臺編程實現給定轉速為1600rpm→780 rpm→1500 rpm，模擬風輪載荷快速變化時系統工作動態特性。上位機軟件錄波方式記錄電機實際轉速響應曲線如圖10所示。

圖10 擾動給定時感應電機實際轉速響應

通過河南求同電氣微電網實驗平臺進行感應電機無傳感器矢量控制算法的實驗驗證，結果表明基于軟鎖相環及感應電機轉差計算所得轉速、電角度進行閉環矢量控制時，系統穩定且動態特性很好，與仿真結果一致。

附圖河南求同電氣科技有限公司微電網實驗系統

http://www.2818889.cn
